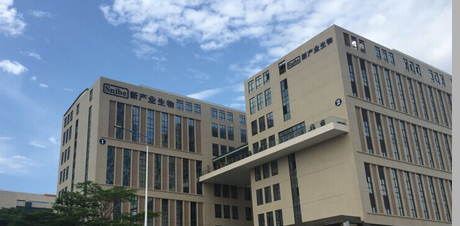

新產業生物醫學工程股份有限公司

 2011年，東莞市特純膜環保科技有限公司為深圳新產業生物醫學工程有限公司提供一套2m?/h純化水設備系統及車間管路系統，符合2010版藥典標準以及GMP認證要求。

目前新產業一期2m?/h純化水設備、純化水系統已經正常運行。并且在設備上、服務上都取得對方良好認可。

2014年8月下旬，東莞市特純膜環保科技有限公司憑借著GMP水系統強大的綜合實力競標中新產業生物純化水設備項目。

此次新產業生物二期純化水設備系統項目，要求提供純化水設備及管路分配系統，每小時出水量達到15噸，用水點多達131個，要求采用雙級反滲透+EDI工藝，水質符合《中國藥典》2010版、《巴西藥典》第五版、《歐洲藥典》EP8.0、《美國藥典》USP37-NF32、ASTM D1193-2011試劑水規范。

一、概述：

化工是當今化學工業的新型領域，涉及領域廣泛，化工產品包括了大致11個品類：農藥、染料、涂料、顏料、試劑盒高純物，信息用化學品、食品和飼料添加劑、粘合劑、催化劑和各種助劑、化工系統生產的化學藥品（原料藥）和日用化學品、高分子聚合物中（包括功能膜和偏光材料等），隨著經濟發展，行業的開發和涉及領域也會不斷開拓，超純水是化工行業必不可少的生產用水之一。

二、解決方案：

1、工藝流程

      離子交換工藝方式：

      原水->原水增壓泵->預處理系統->精密過濾器->陽樹脂過濾床->陰樹脂過濾床->陰陽樹脂混床->微孔過濾器->用水點

      反滲透工藝方式：

      原水->原水增壓泵->預處理系統->精密過濾器->反滲透系統->純化水箱->純水泵->微孔過濾器->用水點

      EDI+反滲透方式：

      原水->原水增壓泵->預處理系統->精密過濾器->雙級反滲透系統->中間水泵->EDI系統->拋光混床->微孔過濾器->用水點

2、設備特點

      1.采用PLC+觸摸屏自動控制方式，穩定可靠、精致美觀、一鍵式啟動、操作簡單方便。

      2.人性化3D設計，符合人機工程學；觸摸屏、開關、儀器、儀表設立高度位置，符合國人平均身高方便人工操作。

      3.對各組件的動作如：水泵、閥門、水罐液位、設有動態監控畫面（有需要可以升級遠程監控）。

      4.設管理權限，分別為：管理員、工程師、操作員三種級別的管理。

      5.手動、自動模式轉換方便，具備特殊提醒功能，以防止非操作人員誤操作。

      6.對純化水循環管網的回水實時電導率、流量監控，為保證管網的湍流，回水保持ZUI低1m/s以上的流速，以減少純化水管網微生物的滋生。

      7.人性化的報警記錄與提示功能；當遇到濾材更換周期到、滿水、缺水、低壓、超壓在觸摸屏事件記錄欄會記錄，當遇到水質、壓力、流量出現異常會發出報警。

      8.循環管道設定合格水與不合格排放到前一段的功能，確保產品水水質穩定安全。

      9.為了實現各區段無死角，若純化水罐滿水后2小時無波動，會觸發整個系統微循環，防止管道長時間不流動滋生微生物。

      10.設水質糾偏功能，有ZUI低使用水質預警功能，不會出現突發緊急的狀態。

      11.制水系統與供水系統分開控制，如遇更換耗材，可不必停止供水或者制水。

      12.RO產水、沖洗時間可設定，當用水高峰期，可調節產水時間，使用水點穩定用水。
